電纜規格/spec

4C*0.14mm2

版本號Version

A/0

頁數Page

1

RoHS2.0

標準號Standard

-

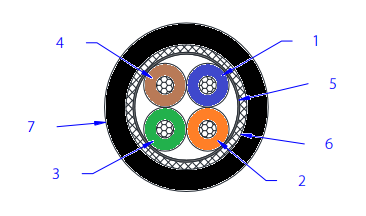

示意圖/Construction

項目/Item

導體

Conductor

材質/Material

鍍錫銅絲/Tinned copper

規格/Size

7/0.16mm

外徑/OD

0.48mm

絕緣

Insulation

材質/Material

實心PP

平均厚度/Average thickness

0.36mm

外徑/OD

1.20±0.05mm

絞合線芯

Stranded core wire

絞合線序/Stranded sequence

藍→橙→綠→棕/Blue→Orange→Green→Brown

絞合節距/Stranded lay length

40mm

外徑/OD

2.90±0.10mm

產品規格/Size of product

屏蔽

Braid

縱包/Folia

非自粘鋁箔/Aluminum foil

絕緣/Insulation：

1.藍/Blue  2.橙/Orange  3.綠/Green  4.棕/Brown

5.鋁箔/Aluminum foil

6.編織絲/Wire braid

7.護套/Jacket：黑色/black

編織絲/Wire braid

鍍錫銅絲/Tinned copper

規格/Size

16*8*0.10mm

護套

Jacket

材質/ Material

PVC

平均厚度/Average thickness

0.60mm

外徑OD

4.60±0.20mm

印字/Marking on the surface

電氣性能/Electrical Characteristics

20℃時產品衰減/ Attenuation at 20℃（±15%）

電容/Capacitance：≤50pF/m

特性阻抗/ Characteristic impedance：100±6Ω

導體直流電阻（20℃）/Max.DC conductor resistance(20℃)：125Ω/km

工作電壓/ Operating voltage：60V /DC

10MHz          dB/100m          10dB

50MHz          dB/100m          23dB

100MHz         dB/100m          33dB

400MHz         dB/100m          71dB

500MHz         dB/100m          81dB

1000MHz        dB/100m          124dB

備注/ Remark：

批準/Approved

謝中良

日期/Date

2021-4-22

校對Checked

仲玉飛

日期/Date

2021-4-22

制圖/Drawing

許  浩

日期/Date

2021-4-22

江蘇艾力升電纜有限公司   ELESUN CABLE
